Nuestro departamento de IoT diseña soluciones de recopilación de datos que permiten analizar y optimizar los equipos y procesos industriales.
Objetivos del banco de demostración IoT
Hemos diseñado un banco de pruebas que agrupa varias de nuestras competencias clave para presentar y demostrar las posibilidades que ofrece el IoT.
Así se refleja la filosofía de nuestro departamento en la práctica:
Así se refleja la filosofía de nuestro departamento en la práctica:
- Recoger datos a través de módulos de adquisición o sensores
- Agrupar y enviar estos datos a través de puertas de enlace multiprotocolo
- Almacenar, visualizar y establecer alertas sobre los datos recogidos
Este banco de demostración es utilizado por nuestros equipos durante eventos, seminarios web o demostraciones para presentar de manera concreta y simple nuestras capacidades.
Además, lo utilizamos durante nuestras formaciones para proporcionar a nuestros participantes las mejores condiciones para practicar con nuestras soluciones de adquisición de datos industriales.
Además, lo utilizamos durante nuestras formaciones para proporcionar a nuestros participantes las mejores condiciones para practicar con nuestras soluciones de adquisición de datos industriales.
Composición del banco de demostración de Integral System
El banco presenta nuestras 3 soluciones listas para usar en un entorno real :
- Mantenimiento predictivo para máquinas rotativas
- Seguimiento del consumo de energía y tiempo de funcionamiento
- Seguimiento de temperatura en un entorno de frío industrial
Estructuralmente, está compuesto por dos partes físicas :
- Un cubo ventilado que alberga un motor a la izquierda
- Un refrigerador a la derecha
Las pasarelas, módulos y el PC Fanless están fijados en el fondo. Varias fuentes de alimentación proporcionan las tensiones necesarias.
Equipos de simulación
Motor eléctrico
1400RPM, 3.9A, 230V – motor principal para simulación industrial.
Columna luminosa
Muestra el estado de funcionamiento del motor en tiempo real.
Refrigerador
Mantiene una temperatura de 4°C para simular un ambiente frío.
Módulos de adquisición de datos
Sensores inalámbricos
Sensor vibratorio
Supervisa el estado de salud del motor a través de vibraciones en 3 ejes.
Sensor T°/H°
Instalado en el refrigerador para seguir la temperatura y la humedad.
Puentes multiprotocolo
Puente LoRaWAN
Transmite los datos de los sensores inalámbricos a la plataforma en la nube.
Software de supervisión y configuración del banco
IoTEdge
Software en la nube de Almacenamiento, visualización, alertas funcionales (SaaS, Europa).
EdgeLink

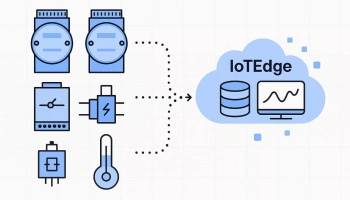

Permite la recuperación de datos de los módulos ADAM y el envío a IoTEdge.
NodeRED
Software de código abierto. Procesa los datos de LoRaWAN y los transmite a IoTEdge.
Esquema técnico de la arquitectura del cubo motor
The feedback from the temperature tracking solution is simpler: a temperature sensor that communicates with the LoRaWan gateway.
Los dos módulos de adquisición permiten controlar el estado (ON / OFF) del motor, así como el funcionamiento de los ventiladores del cubo.
La pasarela ECU-1051 permite luego la recuperación de los datos y el envío hacia IoTEdge.
Los sensores inalámbricos están conectados a la pasarela LoRaWan que también envía los datos hacia IoTEdge.
La pasarela ECU-1051 permite luego la recuperación de los datos y el envío hacia IoTEdge.
Los sensores inalámbricos están conectados a la pasarela LoRaWan que también envía los datos hacia IoTEdge.
