Unsere IoT-Abteilung entwirft Datenakquise-Lösungen, die es ermöglichen, industrielle Geräte und Prozesse zu analysieren und zu optimieren.
Ziele des IoT-Demonstrationsbänks
Wir haben eine Testbank entworfen, die mehrere unserer Schlüsselkompetenzen bündelt, um die Möglichkeiten zu präsentieren und zu demonstrieren, die das IoT eröffnet.
Hier zeigt sich die Philosophie unserer Abteilung in der Praxis:
Hier zeigt sich die Philosophie unserer Abteilung in der Praxis:
- Daten über Erfassungsmodule oder Sensoren zu erheben
- Daten zu aggregieren und zu senden über Multi-Protokoll-Gateways
- Speichern, visualisieren und Alarme für die gesammelten Daten einzurichten
Dieser Demonstrationsstand wird von unseren Teams bei Veranstaltungen, Webinaren oder Demonstrationen verwendet, um unsere Fähigkeiten konkret und einfach zu präsentieren.
Darüber hinaus nutzen wir ihn bei unseren Schulungen, um unseren Teilnehmern die besten Bedingungen zu bieten, um mit unseren Lösungen zur Erfassung industrieller Daten zu üben.
Darüber hinaus nutzen wir ihn bei unseren Schulungen, um unseren Teilnehmern die besten Bedingungen zu bieten, um mit unseren Lösungen zur Erfassung industrieller Daten zu üben.

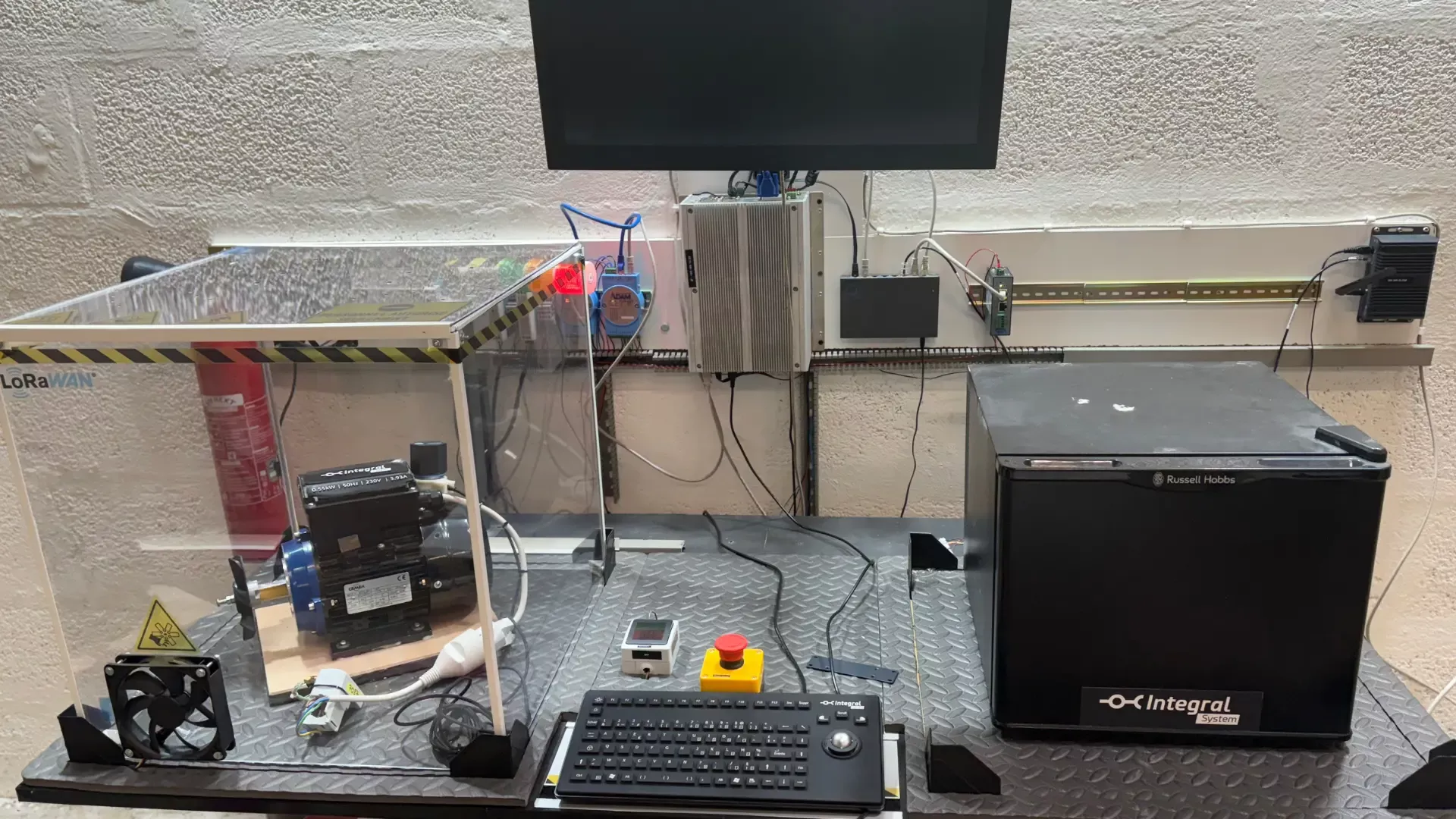

Zusammensetzung der Demonstrationsbank von Integral System
Die Bank präsentiert unsere 3 einsatzbereiten Lösungen in einer realen Umgebung :
- Prädiktive Wartung für rotierende Maschinen
- Überwachung des Energieverbrauchs und der Betriebszeiten
- Überwachung der Temperatur in einer industriellen Kälteumgebung

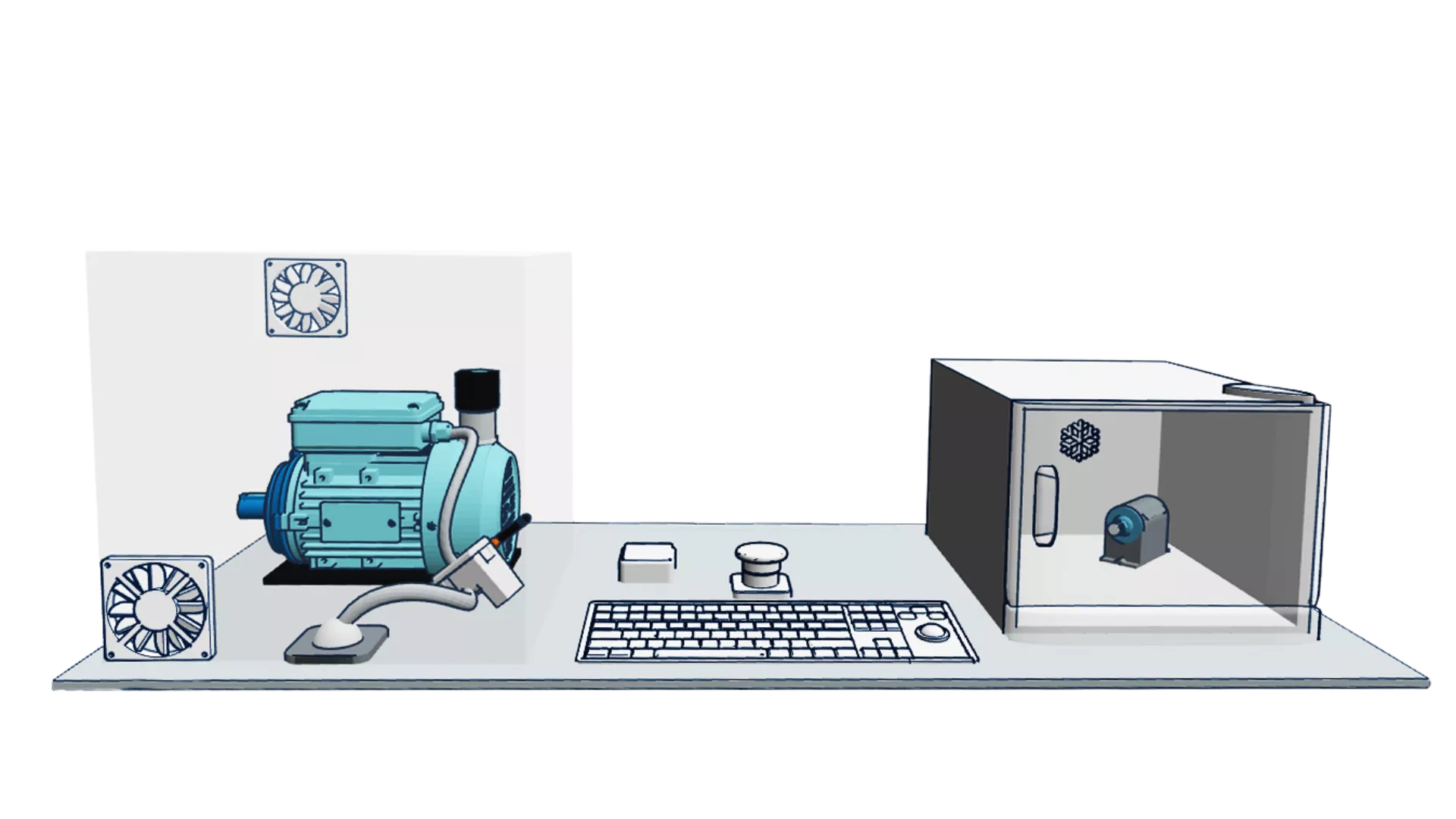

Strukturell besteht es aus zwei physischen Teilen :
- Ein belüfteter Würfel, der einen Motor links beherbergt
- Ein Kühlschrank rechts
Die Brücken, Module und der lüfterlose PC sind am Boden befestigt. Mehrere Netzteile liefern die erforderlichen Spannungen.
Simulationsausrüstung
Elektromotor
1400U/min, 3,9A, 230V – Hauptmotor für industrielle Simulation.
Helle Säule
Zeigt den Betriebszustand des Motors in Echtzeit an.
Kühlschrank
Hält eine Temperatur von 4°C, um eine kalte Umgebung zu simulieren.
Datenakquisemodule
Drahtlose Sensoren
Vibrationssensor
Überwacht den Gesundheitszustand des Motors über 3-Achsen-Vibrationen.
Sensor T°/H°
Im Kühlschrank installiert, um Temperatur und Luftfeuchtigkeit zu überwachen.
Multi-Protokoll-Gateways
LoRaWAN-Gateway
Überträgt die drahtlosen Sensordaten zur Cloud-Plattform.
Überwachungs- und Konfigurationssoftware für die Testbank
IoTEdge
Cloud-Software für Speicherung, Visualisierung, funktionale Warnungen (SaaS, Europa).
EdgeLink

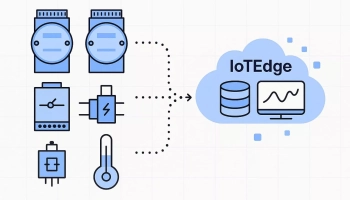

Ermöglicht die Datenrückgewinnung von ADAM-Modulen und den Versand an IoTEdge.
NodeRED
OpenSource-Software. Verarbeitet LoRaWAN-Daten und überträgt sie an IoTEdge.

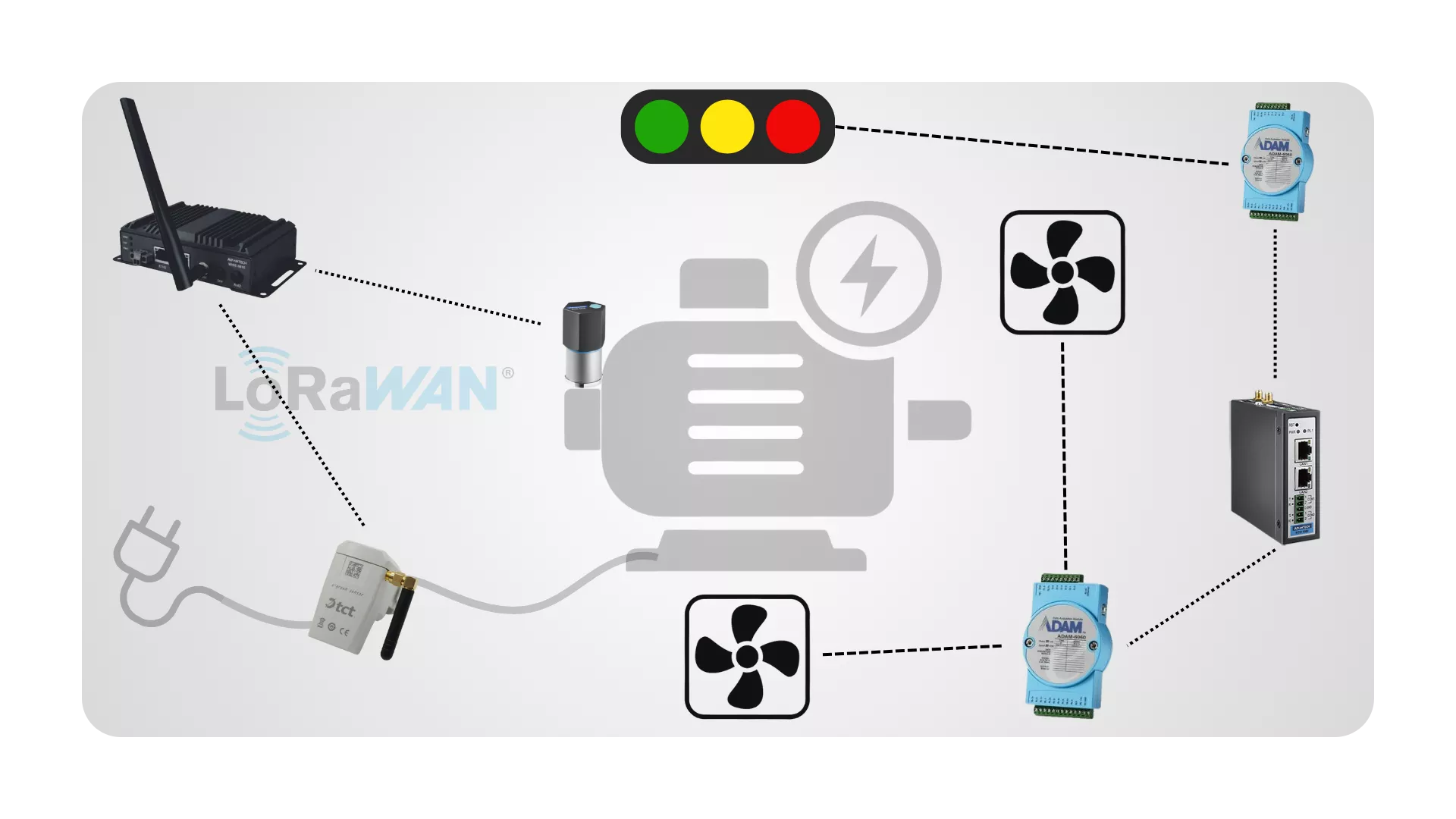

Technisches Schema der Architektur des Motorwürfels
Die Übertragung von Informationen der Temperaturüberwachungslösung ist einfacher: ein Temperatursensor, der mit dem LoRaWan-Gateway kommuniziert.
Die beiden Erfassungsmodule ermöglichen die Steuerung des Zustands (AN / AUS) des Motors sowie den Betrieb der Lüfter des Würfels.
Das Gateway ECU-1051 ermöglicht dann die Datenrückgewinnung und den Versand an IoTEdge.
Die drahtlosen Sensoren sind mit dem LoRaWan-Gateway verbunden, das ebenfalls die Daten an IoTEdge überträgt.
Das Gateway ECU-1051 ermöglicht dann die Datenrückgewinnung und den Versand an IoTEdge.
Die drahtlosen Sensoren sind mit dem LoRaWan-Gateway verbunden, das ebenfalls die Daten an IoTEdge überträgt.
